Магнитные муфты герметичные ММГ

Магнитная муфта герметичная (ММГ) предназначена для вращения вала мешалки вертикального аппарата с перемешивающим устройством. Герметизация привода обеспечивается применением магнитных муфт.

Условное обозначение ММГ: ММГ-КрM-Mат,
где КрМ - крутящий момент, Н·м;
Мат - материальное исполнение.

По требованию заказчика магнитные муфты герметичные могут поставляться:

1. С другими значениями крутящего момента, отличными от указанных в таблице;

2. Из материала: 10Х17Н13М2Т, ХН65МВУ и др.;

3. С электродвигателем или мотор-редуктором и при необходимости поставляется во взрывобезопасном исполнении;

4. С валом и мешалкой;

5. С частотным преобразователем для регулирования частоты вращения мешалки и обеспечения плавного пуска электродвигателя.

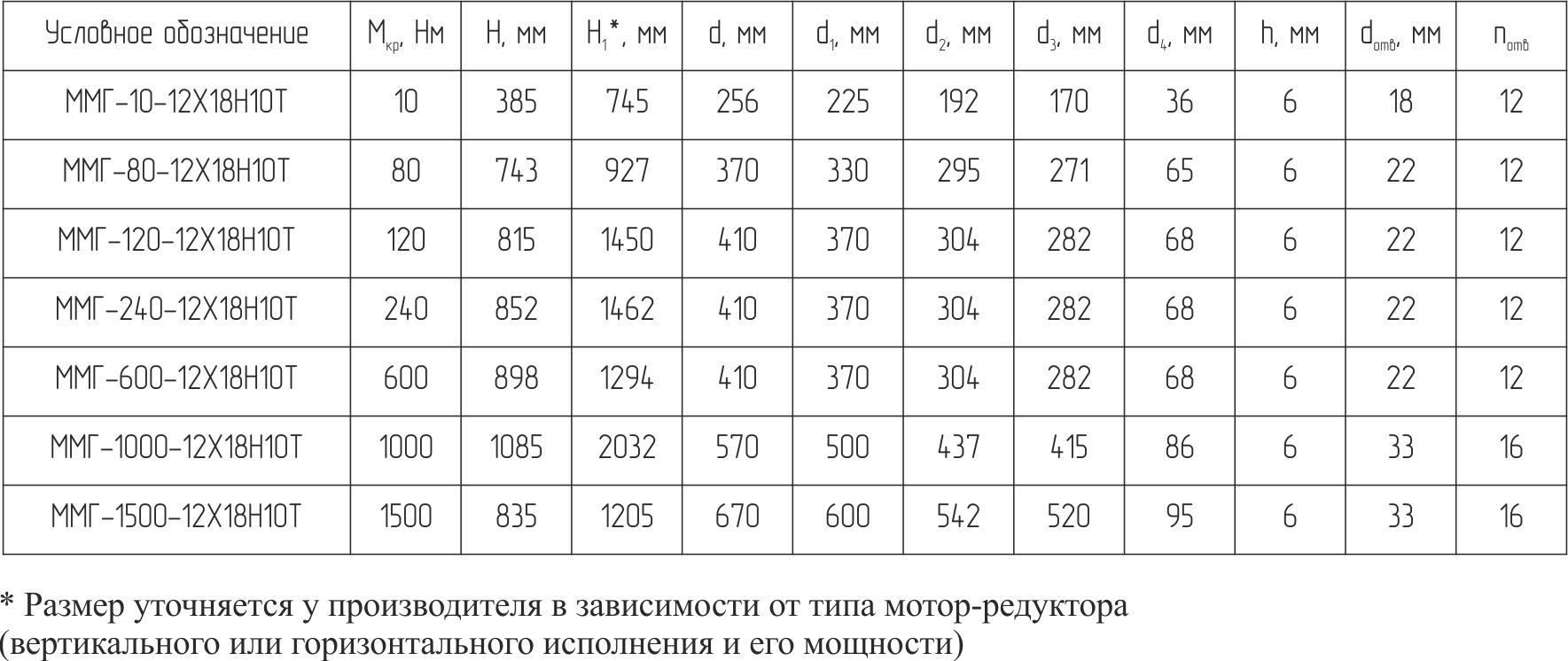

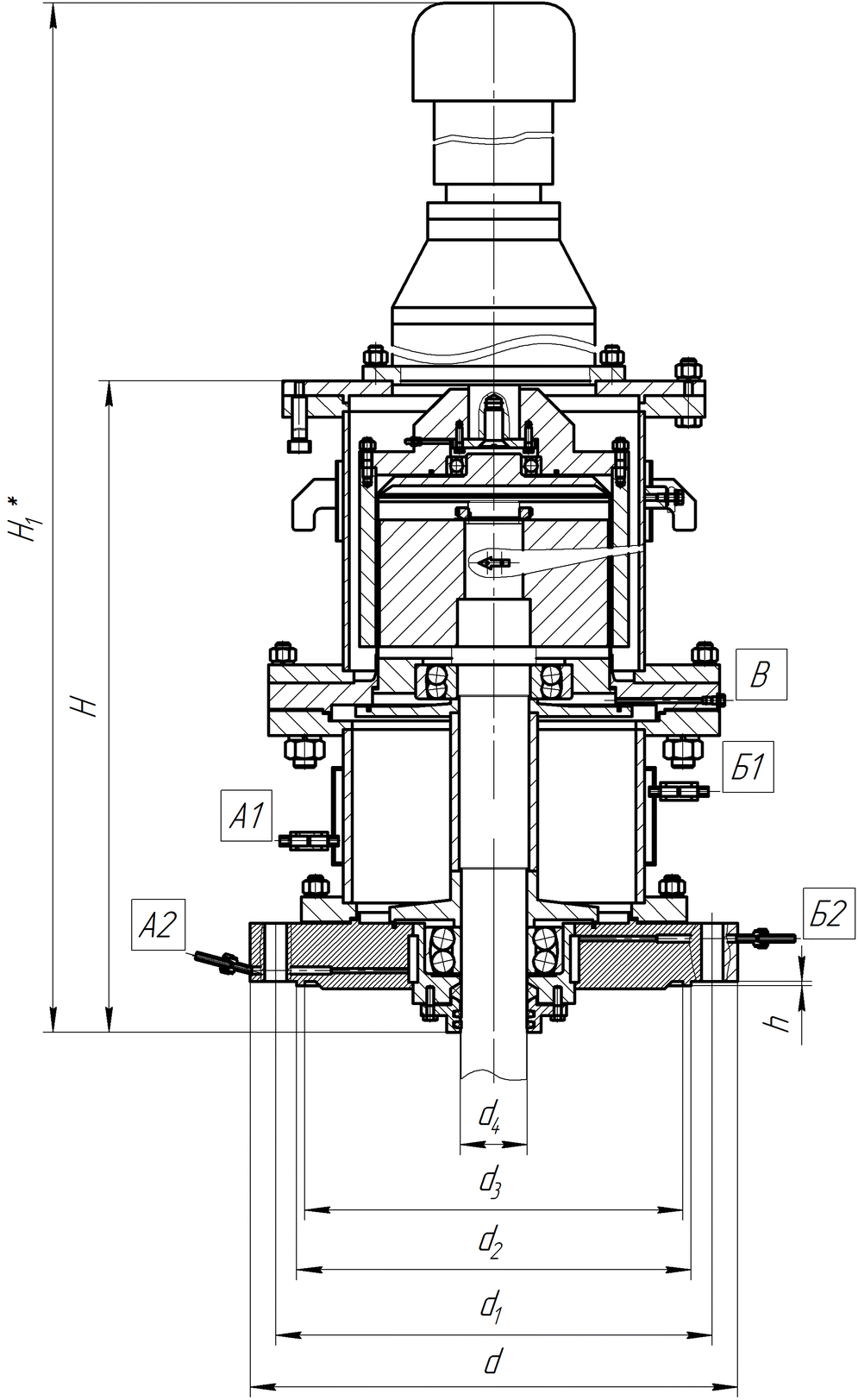

Условное обозначение	Мкр, Н·м	Н, мм	Н1*, мм	d, мм	d1, мм	d2, мм	d3, мм	d4, мм	h, мм	dотв., мм	nотв
ММГ-10-12Х18Н10Т	10	385	745	256	225	192	170	36	6	18	12
ММГ-80-12Х18Н10Т	80	743	927	370	330	295	271	65	6	22	12
ММГ-120-12Х18Н10Т	120	815	1450	410	370	304	282	68	6	22	12
ММГ-240-12Х18Н10Т	240	852	1462	410	370	304	282	68	6	22	12
ММГ-600-12Х18Н10Т	600	898	1294	410	370	304	282	68	6	22	12
ММГ-1000-12Х18Н10Т	1000	1085	2032	570	500	437	415	86	6	33	16
ММГ-1500-12Х18Н10Т	1500	835	1205	670	600	542	520	95	6	33	16

* Размер уточняется у производителя в зависимости от типа мотор-редуктора;
